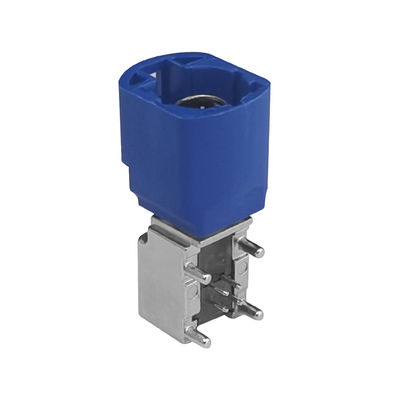

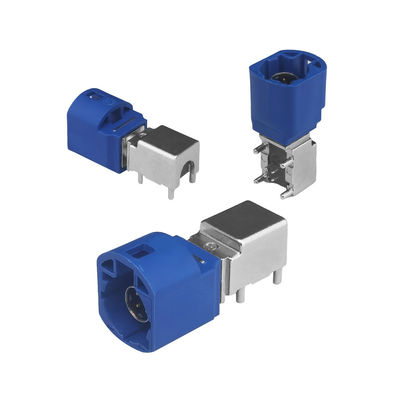

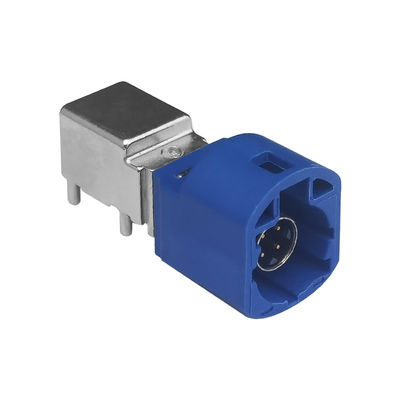

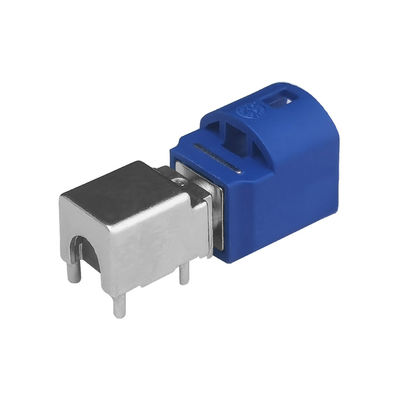

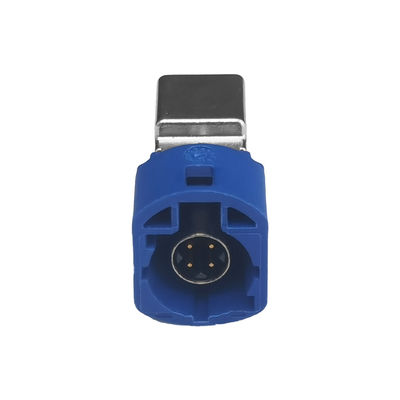

FAKRA HSD Bağlantısı Otomobil Anten Bağlantıları İçin Sağ Köşeli Tip
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Montaj Tipi | PCB/Panel Montajı | Çalışma sıcaklığı | -40℃ ila +105℃ |
|---|---|---|---|
| Pozisyon Sayısı | 4 Pimli | Çiftleşme Döngüleri | ≥ 25 |
| Frekans aralığı | DC'den 6 GHz'e | Başvurular | LVDS Kamera, USB, AndIEEE 1394 Uygulamaları |
| Hizmetler | OEM ODM'yi Kabul Et | MOQ | 20 adet |
Ürün Açıklaması
Ürün Tanımı:
Bu düşük voltajlı farklılık sinyalleri için yüksek performanslı bir dijital sistem.
HSD sistemi, çapraz konuşma ve harici kaynaklardan gelen müdahaleyi önlemek için özel olarak tasarlanmıştır ve bu sayede veri aktarımı için son derece güvenilir bir çözümdür.100 Ω tam korumalı bir bağlantı sistemi kullanır., ki bu da kalkanlı bükülmüş dörtlü kabloları taşıyabiliyor.
Etkili ve Çeşitli
HSD sistemi, optimal performans için gerekli tüm parçaları içerir ve maliyet verimliliği ile bilinir.Özellikle yüksek hızlı veri aktarımı için uygundur ve sıklıkla Ethernet uygulamalarında kullanılır.Sistem ayrıca otomotiv endüstrisinin katı gereksinimlerini de karşılıyor.
Otomotiv uygulamaları için tasarlanmıştır.
HSD bağlantı sistemi, LVDS kamera, USB ve IEEE 1394 uygulamaları gibi amaçlarla otomotiv pazarı için özel olarak tasarlanmıştır.Renk kodu seçenekleri, ve kompakt bir boyutu korurken küresel otomotiv gereksinimlerini karşılamak için tasarlanmıştır.
Özellikleri:
HSD bağlantı sistemi
HSD Interconnect System, kaliteli kablo bağlantıları için devrimci bir çözümdür. 100 ohm'da çalışmak için tasarlanmıştır ve kalkanlı bükülmüş dörtlü kabloları barındırma yeteneğine sahiptir.Bu sistemin bazı belirgin özellikleri şunlardır::
- Birincil ve ikincil kilitleme için çift kilitleme mekanizması
- Güvenli bağlantılar için kullanılan kırpma bağlantı yöntemi
- Güvenilir bağlantılar için yüksek kablo tutma gücü
- Kötü bağlantıları önlemek için plastik koruma üzerindeki verimli kodlama seçenekleri
- Kontak iğnesi hasarının önlenmesi için önlemler
Çift kilitleme mekanizması güçlü ve dayanıklı bir bağlantı sağlarken, crimp bağlantı yöntemi daha da istikrarını artırır.Bağlantı kesilme riskini en aza indirmekPlastik koruma üzerindeki verimli kodlama seçenekleri, hata olasılığını azaltarak uygun kabloları tanımlamayı ve bağlamayı kolaylaştırır.Sistem aynı zamanda kontak iğnesi hasarını önlemek için önlemler alır, bağlantıların uzun ömürlü ve işlevsel olmasını sağlar.
Teknik parametreler:
| HSD | |
| Kodlama HSD+2 | A.B.C.D.E.F.Z. |
| PIN | 4 sinyal iğnesi,2 güç iğnesi |
| Kablo | örn.Dacar 535,Dacar 636 |
| Paketleme Birimi | İsteğe bağlı olarak |
| Elektriksel Veriler | |
| İmpedans | 100Ω |
| Kablo türüne bağlı olarak frekans aralığı | DC'den 6 GHz'e |
| Sinyal temas direnci | ≤10 mΩ |
| Dış temas direnci | ≤7,5 mΩ |
| Test voltajı | 250 V rms |
| Çalışma voltajı | 60 V rms |
| Mekanik Veriler | |
| Çiftleşme döngüleri | ≥25 |
| Çatışma gücü. | ≤ 30 N |
| Ayrılma gücü. | ≥5N |
| Tutma gücü kilit | ≥ 110N |
| Çevre Verileri | |
| Sıcaklık aralığı | -40°C - +105°C |
Uygulamalar:
HSD bağlantı sistemi, LVDS kameraları, USB cihazları ve IEEE 1394 bağlantıları gibi uygulamalarla otomotiv pazarında kullanılmak üzere özel olarak tasarlanmıştır.Gelişmiş özelliklere sahiptir., mekanik anahtarlama, kilitleme mekanizmaları, özelleştirilebilir renk kodlaması ve küresel otomotiv endüstrisinin standartlarını ve taleplerini karşılayan kompakt bir boyut.
Bu çok yönlü bağlantı sistemi sadece otomotiv kullanımıyla sınırlı değildir.Özellikle radyo baz istasyonları ve dijital infotainment elektronik alanlarındaAyrıca, sistem dijital simetrik ağlar için de uygundur ve USB 1 gibi çeşitli popüler protokollerle uyumludur.0, 2.0, 3.0, LVDS, Ethernet, IEEE 1394 (Firewire) ve GVIF.
HSD Kodlaması:
Özellik:
OEM ve ODM isteklerini memnuniyetle karşılıyoruz, kablo türleri, konektör türleri ve kablo uzunlukları için özelleştirilebilir seçenekler sunuyoruz.Daha fazla yardım için bize ulaşmaktan çekinmeyin..
Destek ve Hizmetler:
- OEM ve ODM siparişleri memnuniyetle karşılanır.
- Ücretsiz örnekler mevcuttur; müşterilerin sadece kurye ücretlerini karşılamaları gerekir.
- Esnek lojistik çözümleri sunuyoruz.
- Hızlı teslimat ve olağanüstü hizmet için bize güvenin.
