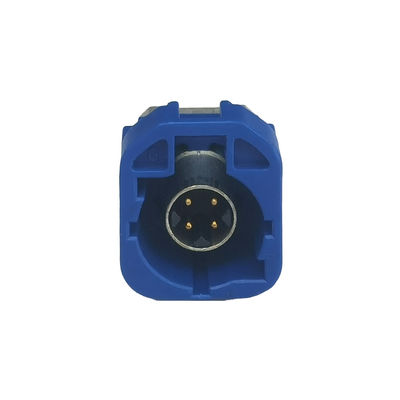

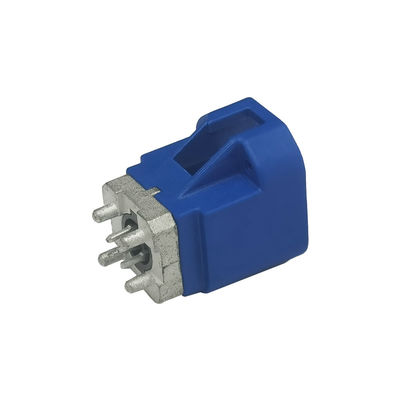

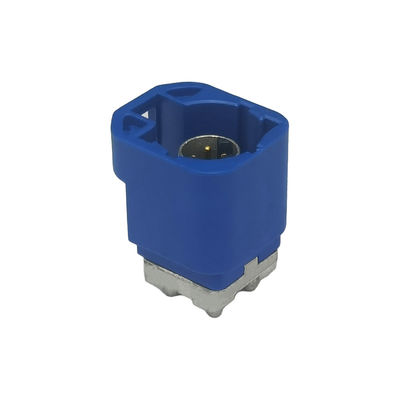

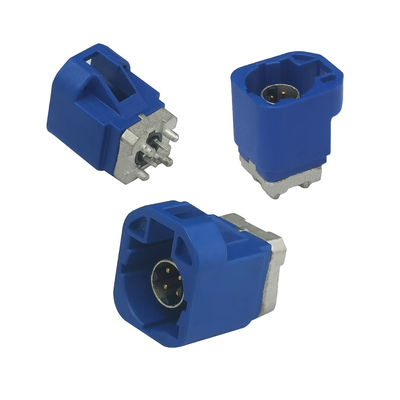

FAKRA HSD LVDS 4Pin PCB Mount 4 Araç Telsizleri için İletişim Pin Bağlantısı
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çalışma voltajı | 60 V Rms | Montaj Tipi | PCB/Panel Montajı |
|---|---|---|---|
| Pozisyon Sayısı | 4 Pimli | Oryantasyon | Düz Tip |
| Çalışma sıcaklığı | -40℃ ila +105℃ | İmpedans | 100Ω |
| Hizmetler | OEM ODM'yi Kabul Et | MOQ | 20 adet |
Ürün Açıklaması
Ürün Tanımı:
Bu gelişmiş bir dijital sistem, düşük voltajlı farklılık sinyalleri iletecek, çapraz konuşma ve dış kaynaklardan gelen müdahaleyi etkili bir şekilde engelleyecek.Bu tamamen korunan bağlantı sistemi, optimal performansı sağlamak için 100 Ω korunan bükülmüş dörtlü kabloları kullanır..
Standart HSD sisteminin bileşenlerini kullanan bu yüksek hızlı veri bağlantıları hem maliyet verimli hem de güvenilirdir.HSD yaygın olarak Ethernet uygulamalarında kullanılır ve özellikle otomotiv endüstrisinin katı taleplerini karşılamak için tasarlanmıştır..
Özellikle otomotiv pazarı için tasarlanmış olan HSD bağlantı sistemi, LVDS kameraları, USB ve IEEE 1394 gibi uygulamalar için idealdir.kilitleme, renk kodları ve otomotiv endüstrisinin küresel standartlarını karşılayan kompakt bir boyut.
Özellikleri:
Yüksek Hızlı Veriler (HSD) Tamamen Korumalı Bir Bağlantı Sistemi Kullanıyor
HSD sistemi, 100 Ω'da çalışmak üzere tasarlanmıştır ve kalkanlı bükülmüş dörtlü kabloları barındırabilir.
- Birincil ve ikincil kilitleme için çift kilitleme mekanizması.
- Kullanılan kırpma bağlantı yöntemi.
- Yüksek kablo tutma gücü sağlandı.
- Plastik koruma üzerindeki kodlama seçenekleri yanlış bağlantıları önler.
- Kontak iğnesi hasarının önlenmesi sağlanmıştır.
Teknik parametreler:
| HSD | |
| Kodlama HSD+2 | A.B.C.D.E.F.Z. |
| PIN | 4 sinyal iğnesi,2 güç iğnesi |
| Kablo | örn.Dacar 535,Dacar 636 |
| Paketleme Birimi | İsteğe bağlı olarak |
| Elektriksel Veriler | |
| İmpedans | 100Ω |
| Kablo türüne bağlı olarak frekans aralığı | DC'den 6 GHz'e |
| Sinyal temas direnci | ≤10 mΩ |
| Dış temas direnci | ≤7,5 mΩ |
| Test voltajı | 250 V rms |
| Çalışma voltajı | 60 V rms |
| Mekanik Veriler | |
| Çiftleşme döngüleri | ≥25 |
| Çatışma gücü. | ≤ 30 N |
| Ayrılma gücü. | ≥5N |
| Tutma gücü kilit | ≥ 110N |
| Çevre Verileri | |
| Sıcaklık aralığı | -40°C - +105°C |
Uygulamalar:
HSD Bağlantı Sisteminin Ana Uygulamalar
HSD sistemi, aşağıdakiler de dahil olmak üzere çeşitli otomotiv elektroniklerinde yaygın olarak kullanılmaktadır:
- Telekom endüstrileriRadyo taban istasyonları
- Dijital infotainment elektronikleriAraçlarda eğlence ve bağlantı özellikleri sağlayan
- Dijital simetrik ağlar, gelişmiş sürücü yardım sistemleri ve diğer elektronik bileşenler için yüksek hızlı veri aktarımı sağlar
Önde gelen teknolojilerle uyumluluk
HSD bağlantı sistemi bir dizi desteği için tasarlanmıştırUSBversiyonları,1.0,2.0, ve3.0, ve diğerleriendüstri standartlarıÖrneğin:LVDS,Ethernet,IEEE 1394 (Firewire), veGVIFBu çok yönlülüğü, otomotiv uygulamaları için son derece esnek ve güvenilir bir seçim haline getirir.
HSD Kodlaması:
Özellik:
OEM ve ODM isteklerini memnuniyetle karşılıyoruz, kablo türleri, konektör türleri ve kablo uzunlukları için özelleştirilebilir seçenekler sunuyoruz.Daha fazla yardım için bize ulaşmaktan çekinmeyin..
Destek ve Hizmetler:
- OEM ve ODM siparişleri memnuniyetle karşılanır.
- Ücretsiz örnekler mevcuttur; müşterilerin sadece kurye ücretlerini karşılamaları gerekir.
- Esnek lojistik çözümleri sunuyoruz.
- Hızlı teslimat ve olağanüstü hizmet için bize güvenin.
